工業設計流程介紹完整版

1. 明確設計內容:
當我們跟客戶確定設計合作后，我們會由我們的市場人員及設計人員跟客戶溝通，了解設計的內容及工業設計所應實現的目

標。根據客戶提供的原始產品或產品功能模型，分析產品的功能實現原理，結構的變化幅度，確定產品的限制條件和設計重

點。

2. 設計調研:

設計調研是設計師設計展開中的必備步驟，此過程使工業設計師必須了解產品的銷售狀況，所處生命周期的階段，產品的競

爭者的狀況、使用者和銷售商對產品的意見 。這些都是設計定位和設計創造的依據。對于像指紋鎖這類產品，設計難度主要

集中于外觀的悅目性和形態定位的準確性上，如何縮短設計周期來抓住變幻莫測的大眾消費市場。

3.與客戶商定產品粗略結構排布:

在對產品的概念進行定位后，與客戶確定產品的粗略結構排布，分析技術的可行性,成本預算和商業運作的可行性。了解客戶

對產品的基本構思。

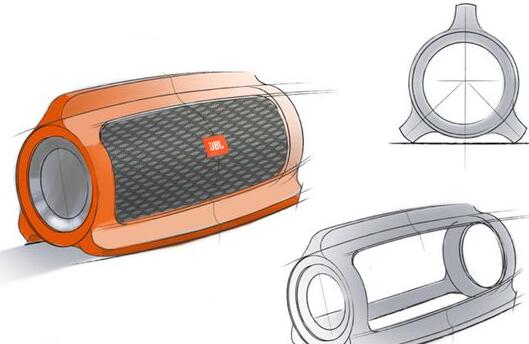

4.構思產品草圖:

構思草圖階段的工作將決定產品設計70%的成本和產品設計的效果。所以這一階段是整個產品設計最為重要的階段。通過思

考形成創意，并加以快速的記錄。這一設計初期階段的想法常表現為一種即時閃現的靈感，缺少精確尺寸信息和幾何信息。

基于設計人員的構思，通過草圖勾畫方式記錄，繪制各種形態或者標注記錄下設計信息，確定三至四個方向，再由設計師進

行深入設計。

5. 完成產品平面效果圖:

2D效果圖將草圖中模糊的設計結果確定化，精確化。這個過程可以通過CAD軟件來完成。通過這個環節生成精確的產品外

觀平面設計圖。既可以清晰 地向客戶展示產品的尺寸和大致的體量感，表達產品的材質和光影關系，是設計草圖后的更加

直觀和完善的表達。

6. 產品3D設計圖:

三維建模即用3d的語言來描述產品形態和結構的過程，它的最大的優點是設計的直觀性和真實性，在三維的空間內多角度

的觀察調整產品的形態，可以省去原來的部分的樣機試制過程，可以更為精確直觀的構思出產品的結構，從而更具體表達

產品構思，提高產品設計質量 。3D圖有精確的形態比例關系，和精致的細節設計，可以直觀的用于與客戶的溝通交流。

7. 多角度效果圖:

多角度效果圖，給人更為直觀的方式從多個視覺角度去感受產品的空間體量。全面的評估產品設計，減少設計的不確定性

8. 產品設計色彩:

產品色彩設計是用來解決客戶對產品色彩系列的要求，通過計算機調配出色彩的初步方案，來滿足同一產品的不同的色彩需

求，擴充客戶產品線。

9. 產品表面標志設計:

產品表面標志的設計和排放將成為面板的亮點，給人帶來全新的生活體驗。VI在產品上的導入使產品風格更加統一,簡潔明晰

的LOGO，提供親切直觀的識別感受，同時也成為精致的細節。

10. 產品結構草圖設計:

設計產品的內部結構，和產品的安裝結構以及裝配關系，評估產品結構的合理性。

11. 產品線框結構圖:

按設計尺寸，精確地完成產品的各個零件的電子文件和零件之間的裝配關系。

12. 產品結構圖爆炸圖:

分析零件之間的裝配關系是否合理，是否存在干涉顯現，分析各個部件的載荷強度。

13. 修改框結構圖:

對結構設計中的問題進行修改和調整，確定最終的結構文件。

14. 模型樣機制作:

通過CNC(數控加工中心)或RP(激光快速成型)完成結構樣機制作。

15. 樣機調試:

將全部電路和各個零件裝入樣機模型，檢驗結構設計的合理性，體驗設計產品的使用感受，對出現的問題進行最后的調

整，降低模具開發的風險。
